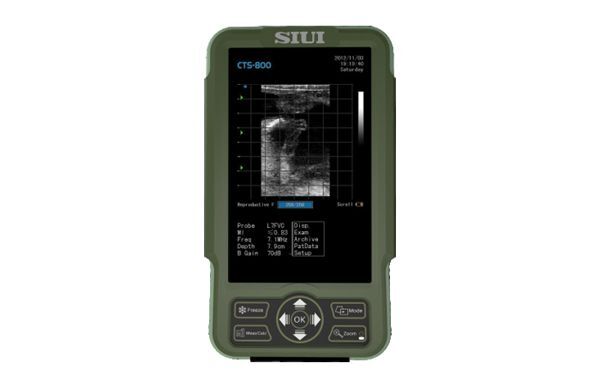

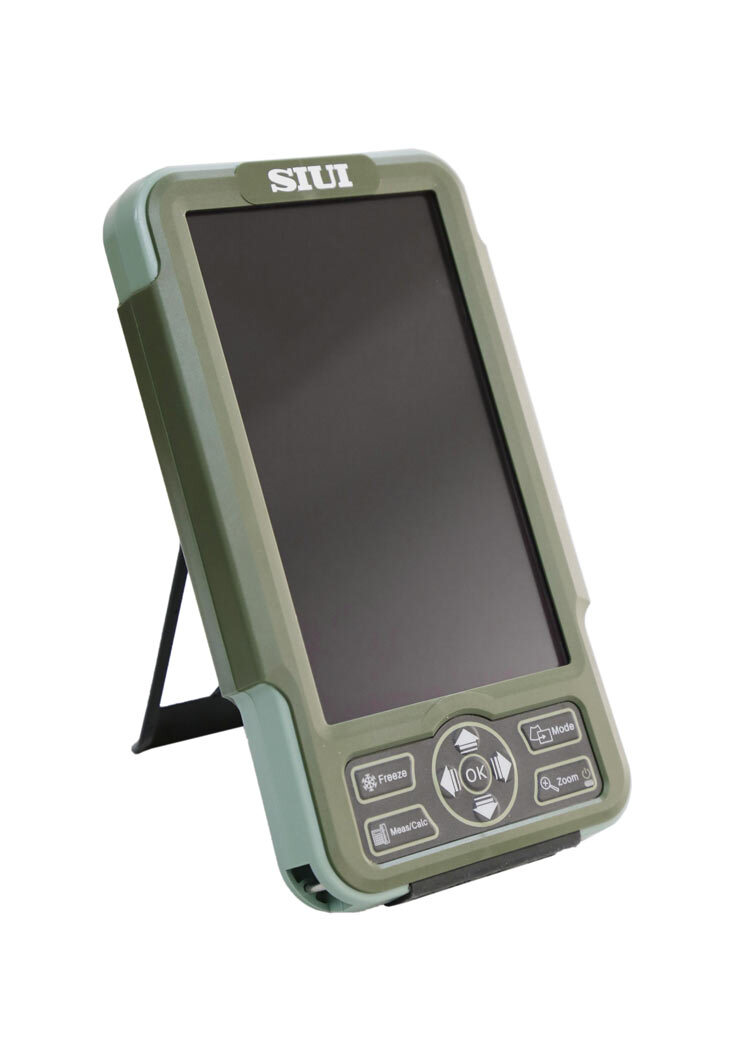

Ветеринарный УЗИ-сканер SIUI CTS-800 с линейным датчиком L7FVC

Информация о товаре

В наличии

Портативный ветеринарный УЗИ-сканер SIUI CTS-800 с линейным датчиком L7FVC. По руководству пользователя система предназначена для ультразвукового исследования и диагностики крупного рогатого скота, овец, собак, кошек, лошадей и свиней. Режимы экрана B, 2B, M, B/M и ZOOM B, линейное и конвексное сканирование, максимальная глубина изображения 24,4 см. Габариты основного блока 225 × 128 × 45 мм, масса комплекта около 1,3 кг — основной блок ≈0,55 кг, аккумулятор ≈0,25 кг и датчик ≈0,5 кг, автономная работа от аккумулятора ≥ 4 часов.

287 000 р.
Режимы B, 2B, M, B/M, ZOOM B; линейное и конвексное сканирование
Глубина до 24,4 см
Датчики многочастотный линейный в базе, 1 разъём; ещё 4 типа — опции
Питание аккумулятор 7,4 В / 5000 мА·ч, ≥ 4 ч; адаптер или прикуриватель
Масса и габариты около 1,3 кг с датчиком; 225 × 128 × 45 мм
Бренд
SIUI
Поделиться:
Условия эксплуатации:
  • Температура окружающей среды: 0…40 °C
  • Относительная влажность: 30–85 %
  • Атмосферное давление: 700–1060 гПа

Классы защиты и уход:
  • Основной блок — IP54: защищён от брызг воды при подключённом датчике и изолированных портах ввода-вывода (§1.6 b); датчик и головка датчика — IP67, кабель датчика — IPX7
  • Датчик не погружают ниже допустимой границы погружения, указанной на рисунке 3-2 (§3.2.1.2 f)
  • Корпус очищают средством и вытирают насухо; промывать корпус струёй запрещено, попавшие капли удаляют сразу
  • Датчик очищают после каждого использования мягкой тканью, смоченной водой; спирт и органические растворители не применять
  • УЗИ-гель в комплектацию не входит и приобретается отдельно

Сферы применения

  • Ультразвуковое исследование и диагностика крупного рогатого скота, овец, собак, кошек, лошадей и свиней — §1.1

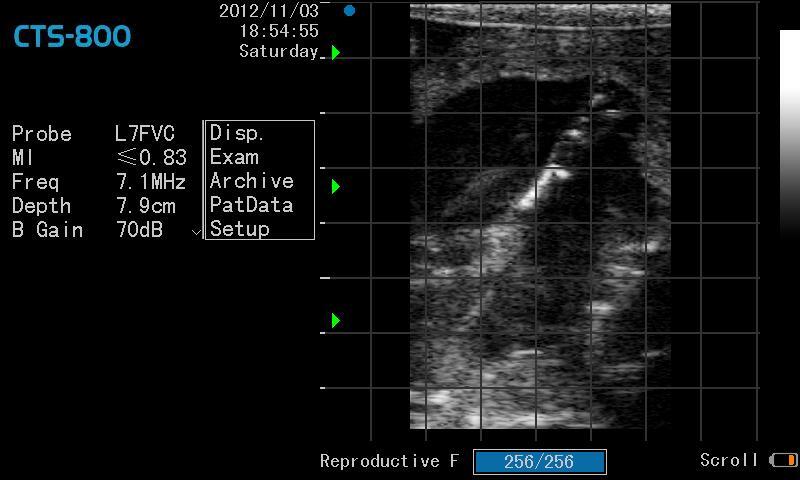

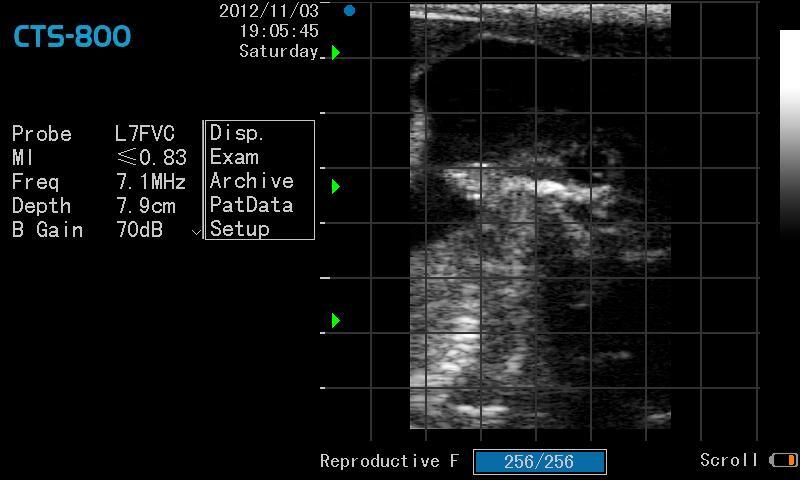

  • Линейное и конвексное сканирование, режимы экрана B, 2B, M, B/M и ZOOM B — §2.2.1–2.2.2
  • Измерения в B-режиме: расстояние, площадь, периметр, объём, угол, гистограмма — §2.2.17 a
  • Измерения в M-режиме: расстояние, время, частота пульса, наклон — §2.2.17 a
  • Специальные измерения и расчёты: брюшная полость, репродуктивная система самцов и самок, акушерство, кардиология — §2.2.17 b (кардиология только в части расчётов в ПО)
  • Измерение толщины шпика — с датчиком-шпикомером, дополнительный компонент (приложение F)
  • Ограничения производителя: непосредственные кардиологические исследования не допускаются (§1.5 e), сканирование глаза датчиком запрещено (§3.2.1.2 h)

Перечень приведён по руководству пользователя. Выбор исследований для конкретного животного и подготовку к сканированию определяет ветеринарный специалист. Кардиологические расчёты в ПО не означают допуска непосредственных кардиологических исследований (§1.5 e).

Технический паспорт

Штатно — базовая характеристика по документации, а не подтверждение фактического состава КП. ○ Опция — наличие и совместимость уточняются у менеджера.

Технический паспорт: Ветеринарный УЗИ-сканер SIUI CTS-800 с линейным датчиком L7FVC
ПараметрЗначениеКомплектация
Общие
Назначение Ультразвуковое исследование и диагностика крупного рогатого скота, овец, собак, кошек, лошадей и свиней; измерения и расчёты для брюшной полости, репродуктивной системы самцов и самок и акушерстваОбласть применения — по §1.1 (перечень животных) и §2.2.17 b (области измерений и расчётов). По §1.5 e система не должна использоваться в области непосредственных кардиологических исследований: кардиологические расчёты в ПО предусмотрены (§2.2.17 b), но непосредственные кардиологические исследования производитель не допускает. По §3.2.1.2 h запрещено производить сканирование глаза датчиком. Штатно
Технические характеристики
Ширина корпуса (Ш) мм 128 Штатно
Высота корпуса (В) мм 45 Штатно
Масса с датчиком кг около 1,3По §2.2.22 b — это масса комплекта: основной блок ≈0,55 кг, аккумулятор ≈0,25 кг, датчик ≈0,5 кг. Штатно
Длина корпуса (Д) мм 225Габариты в руководстве указаны как Д × Ш × В: 225 × 128 × 45 мм. Штатно
Кинопетля кадров ≥256Кинопетля текущего и сохранённых изображений. Штатно
Максимальная глубина изображения см 24,4 Штатно
Монитор ЖК-мониторДиагональ и разрешение экрана в руководстве не указаны. Штатно
Увеличение в режиме сканирования раз 44-кратное увеличение с максимальным коэффициентом x4,0 (§2.2.9). Штатно
Форматы записи JPG, BMP, DICOM — дополнительная функция, Кинопетля: Cine/AVI/CTSНосители — жёсткий диск и USB-устройства хранения (§2.2.13, §2.2.16 a–b). Отправка и получение изображений по DICOM 3.0 отмечены в §2.2.16 c как дополнительная функция. Штатно
Формирование луча Электронное формирование луча, непрерывная динамическая фокусировка, динамическая апертура, динамическая аподизация Штатно
Питание
Работа от аккумулятора мин ≥240Литий-ионный полимерный аккумулятор 7,4 В, 5000 мА·ч, 37 Вт·ч; продолжительность зависит от фактического режима работы. Время полной зарядки в руководстве не указано. Штатно
Электропитание Адаптер AC-DC: 100–240 В, 50/60 Гц, выход 12 В до 3,0 А; зарядное устройство: 12 В, 3 А, выход 8,4 В до 2,5 АПитание основного блока — аккумулятор 7,4 В или внешний адаптер 12 В ± 1,2 В (§1.3 a). Зарядное устройство работает от AC-DC-адаптера или автомобильного прикуривателя (§2.2.21.1 c). Штатно
Датчики
Рабочие частоты датчиков 3,5 МГц, 5,0 МГц, 7,5 МГц§2.2.7 перечисляет для линейного и конвексного датчиков три рабочие частоты — 3,5; 5,0 и 7,5 МГц. Перечисление, а не непрерывный диапазон: промежуточные значения руководство не заявляет. Штатно
Разъёмов для датчиков 1 Штатно

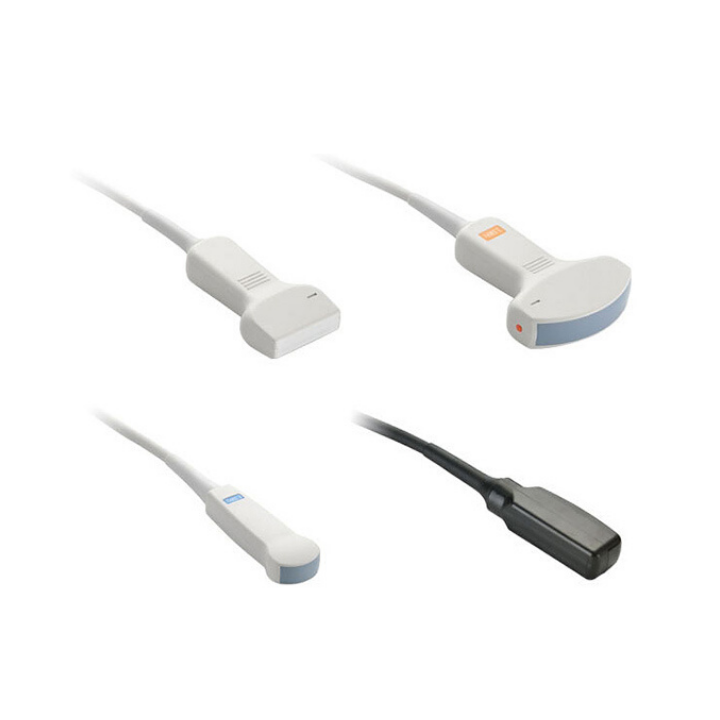

Типы датчиков Многочастотный линейный — базовая конфигурация, Линейный — опция (§3.1.3.1 a), Конвексный — опция (§3.1.3.1 b), Микроконвексный — опция (§3.1.3.1 c), Датчик для измерения толщины шпика — опция (§3.1.3.1 d)В базовой конфигурации — многочастотный линейный датчик (§2.2.3, §3.1.1 b). Линейный, конвексный, микроконвексный датчики и датчик для измерения толщины шпика перечислены в §3.1.3.1 как дополнительные компоненты. Штатно
Программные опции
Измерения и расчёты B-режим: расстояние, площадь, периметр, объём, угол, гистограмма, M-режим: расстояние, время, частота пульса, наклон, Специальные измерения и расчёты: брюшная полость, репродуктивная система самцов и самок, акушерство, кардиологияПеречень измерений — по §2.2.17 a, специальных расчётов — по §2.2.17 b. Кардиологические расчёты входят в ПО (§2.2.17 b), но по §1.5 e система не должна использоваться в области непосредственных кардиологических исследований. Штатно
Интерфейс
DICOM 3.0 Отправка и получение изображений и данных о пациенте по DICOM 3.0 — дополнительная функцияВ руководстве функция DICOM отмечена как дополнительная, поэтому её наличие в поставляемой конфигурации уточняется по упаковочному списку (см. §3.1.2). ○ Опция
Интерфейсы и видео-выход USB-кабель (разъём mini-USB) — §3.1.2 g, Композитный видео-выход BNC/RCA — §2.2.18, §3.1.2 h, Печать на USB-принтере — §3.1.4 b, Разъём датчика — 1 шт. (§2.2.20) Штатно
Режимы
Передающих фокусов на выбор 1–416 точек фокусировки на выбор; приём — непрерывная динамическая фокусировка (§2.2.4 b). Штатно
Режимы экрана B, 2B, M, B/M, ZOOM BЛинейное и конвексное сканирование — §2.2.1. Допплеровские режимы (PW/CW/цветовой допплер) в спецификации руководства не указаны. Штатно

Комплектность

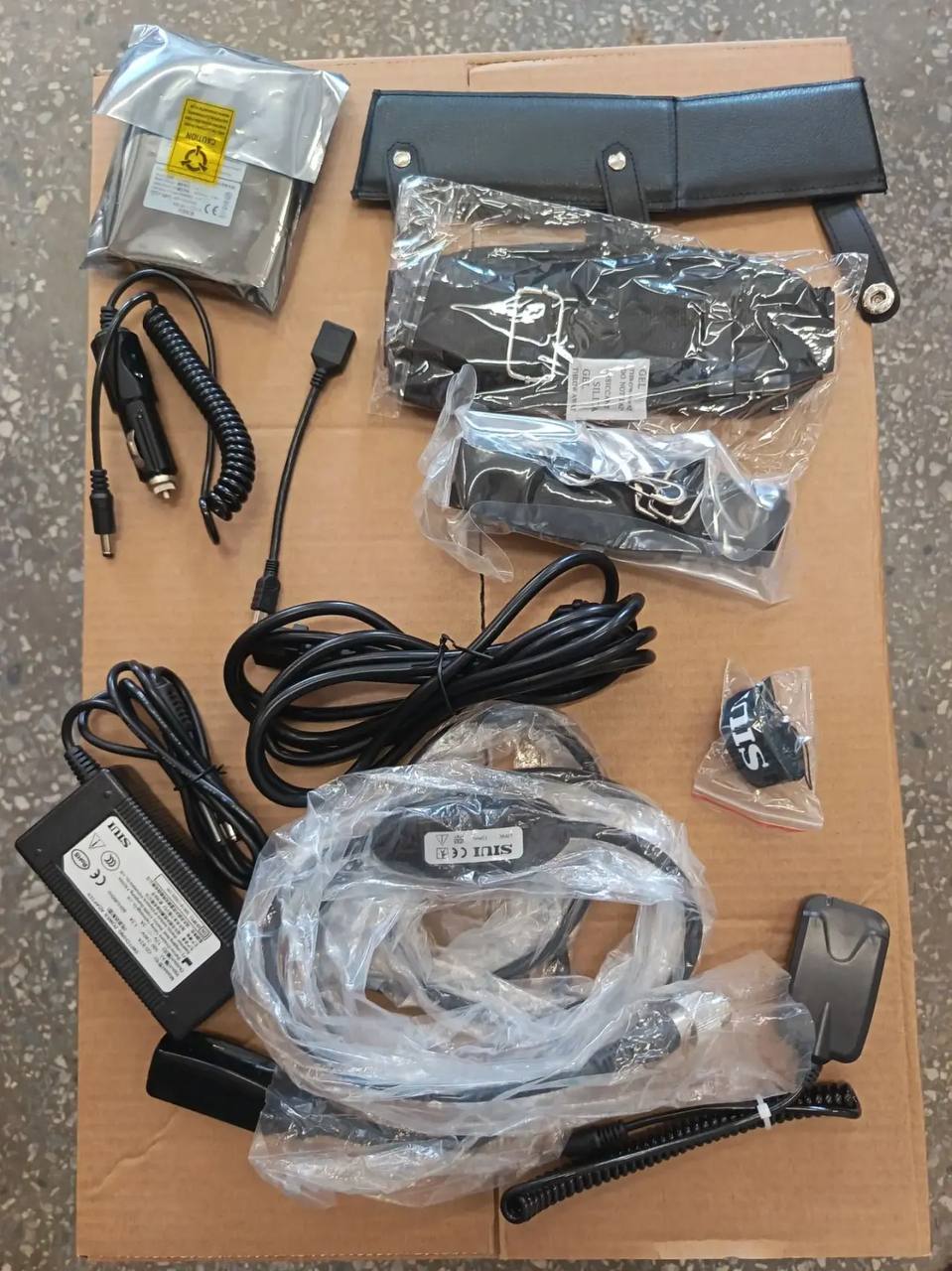

Стандартная комплектация

  • Основной блок — 1 шт. (§3.1.1 a; в руководстве указан с аккумулятором)

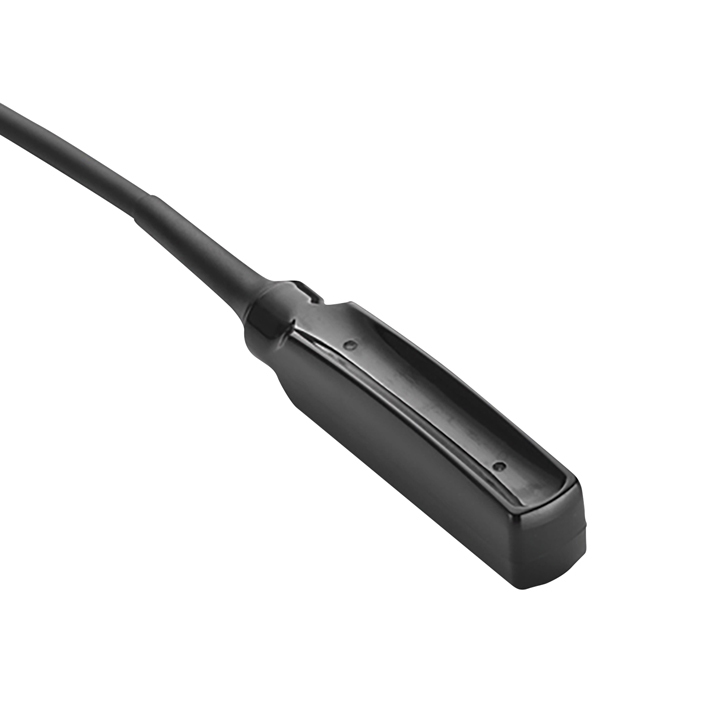

  • Ректальный линейный датчик L7FVC (многочастотный линейный, §3.1.1 b) — 1 шт.
  • Адаптер питания — 1 шт. (§3.1.2 c)
  • Силовой кабель — 1 шт. (по упаковочному списку поставщика)
  • Кабель для автомобильного прикуривателя — 1 шт. (§3.1.2 a)
  • Адаптер для зарядки аккумуляторов серии 800 (зарядное устройство, §3.1.2 b) — 1 шт.
  • USB-кабель, разъём mini-USB — 1 шт. (§3.1.2 g)
  • BNC/RCA-кабель — 1 шт. (§3.1.2 h)
  • Литиевый аккумулятор — 1 шт. (по упаковочному списку поставщика)
  • Ручной ремень — 1 шт. (§3.1.2 d)
  • Солнцезащитный козырёк (защита от солнечных лучей, §3.1.2 e) — 1 шт.
  • Сумка с фиксирующей лентой — 1 шт. (§3.1.2 f)
  • Кожаная сумка-чехол (чехол для переноски, §3.1.2 i) — 1 шт.
  • Пластиковый кейс — 1 шт. (по упаковочному списку поставщика)
  • Руководство по эксплуатации — 1 шт. (по упаковочному списку поставщика; PDF — в блоке «Документы»)

Опционально

  • Линейный датчик — опция (§3.1.3.1 a)
  • Конвексный датчик — опция (§3.1.3.1 b)
  • Микроконвексный датчик — опция (§3.1.3.1 c)
  • Датчик для измерения толщины шпика — опция (§3.1.3.1 d)
  • Устройство USB-подключения — опция (§3.1.3.2 a)
  • Принтер — опция (§3.1.3.2 b)

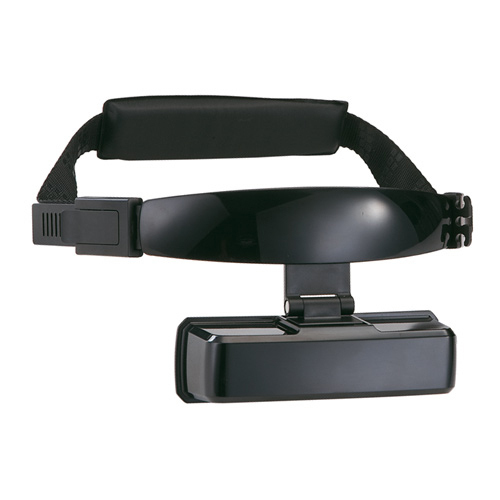

  • Видео-очки — опция (§3.1.3.2 c)

Состав — по §3.1.1 «Базовая конфигурация», §3.1.2 «Аксессуары», §3.1.3 «Дополнительные компоненты» руководства пользователя и упаковочному списку поставщика (подтверждён владельцем 2026-11-18). Позиции без ссылки на § руководства приведены по упаковочному списку. По руководству аксессуары поставляются в соответствии с упаковочным списком; УЗИ-гель в комплектацию не входит (§4.3.8).

Документы и источники

Часто задаваемые вопросы

Чем портативный ветеринарный УЗИ-сканер отличается от стационарного?

По руководству CTS-800 это компактная система: габариты основного блока 225 × 128 × 45 мм (§2.2.22 a), масса комплекта около 1,3 кг — основной блок ≈0,55 кг, аккумулятор ≈0,25 кг и датчик ≈0,5 кг (§2.2.22 b). Время автономной работы ≥ 4 часов, один разъём для датчика, ЖК-монитор (§2.2.19–2.2.21). Питание — от аккумулятора, от сети через адаптер 100–240 В или от автомобильного прикуривателя через зарядное устройство (§1.3, §2.2.21.1). Стационарные системы в этом руководстве не описаны, поэтому сравнение с ними карточка не приводит.

Какие ограничения по применению указаны в руководстве?

По §1.5 e система не должна использоваться в области непосредственных кардиологических исследований. При этом §2.2.17 b перечисляет кардиологические расчёты в составе ПО: расчёты в меню есть, но непосредственные кардиологические исследования производитель не допускает. По §3.2.1.2 h запрещено производить сканирование глаза датчиком.

Какие датчики поддерживает CTS-800 и что такое L7FVC?

В базовой конфигурации идёт многочастотный линейный датчик — 1 шт. (§3.1.1 b, §2.2.3). В приложении C руководства значения акустического выходного сигнала рассчитаны для моделей C3FC, C5FC, L5FVC и L7FVC, то есть L7FVC указан там как модель датчика. Назначение конкретных моделей руководство не расписывает. Рабочие частоты линейного и конвексного датчиков — 3,5; 5,0 и 7,5 МГц (§2.2.7). Разъём для датчика один (§2.2.20). Дополнительно доступны линейный, конвексный, микроконвексный датчики и датчик для измерения толщины шпика (§3.1.3.1).

Какая у CTS-800 максимальная глубина сканирования?

По §2.2.6 «Глубина изображения» максимум составляет 24,4 см. Глубина изображения относится к настраиваемым параметрам отображения (§2.2.10) и выводится на экран вместе с другими параметрами сканирования (§2.2.15 b).

Сколько сканер работает от аккумулятора и можно ли питать его от прикуривателя?

Нормальная продолжительность работы от аккумулятора — ≥ 4 часов, зависит от фактического режима работы (§2.2.21.1 b). Аккумулятор литий-ионный полимерный: 7,4 В, 5000 мА·ч, 37 Вт·ч. Кабель для автомобильного прикуривателя входит в аксессуары (§3.1.2 a), зарядное устройство питается от 12 В — от AC-DC-адаптера или от прикуривателя (§2.2.21.1 c). Время полной зарядки в руководстве не указано.

Можно ли мыть корпус и датчик под водой?

Основной блок имеет степень защиты IP54 — защита от брызг воды; по §1.6 b она действует при подключённом датчике и изолированных портах ввода-вывода. Датчик и головка датчика — IP67, кабель датчика — IPX7. Приложение G прямо запрещает промывать корпус струёй: поверхность очищают средством и вытирают насухо, попавшие капли удаляют сразу (G.2.2–G.2.4). Датчик после каждого использования очищают мягкой тканью, смоченной водой; спирт и органические растворители не применяют, погружение в воду — не более часа (§4.3.9), при этом погружать датчик ниже допустимой границы, указанной на рисунке 3-2, запрещено (§3.2.1.2 f).

Как перенести снимки на компьютер?

Изображения хранятся во встроенной флэш-памяти и на картах памяти USB (§2.2.13), записываются на жёсткий диск в форматах JPG/BMP или DICOM, кинопетля — в форматах Cine/AVI/CTS (§2.2.16 a). Дополнительно доступны USB-устройства хранения (§2.2.16 b) и функция DICOM 3.0 для отправки и получения изображений и данных о пациенте — в руководстве она отмечена как дополнительная (§2.2.16 c). Для вывода изображения на внешний монитор или видеопринтер есть композитный видео-выход BNC/RCA (§2.2.18, §3.1.4 a).
