Принцип работы современных аппаратов УЗИ

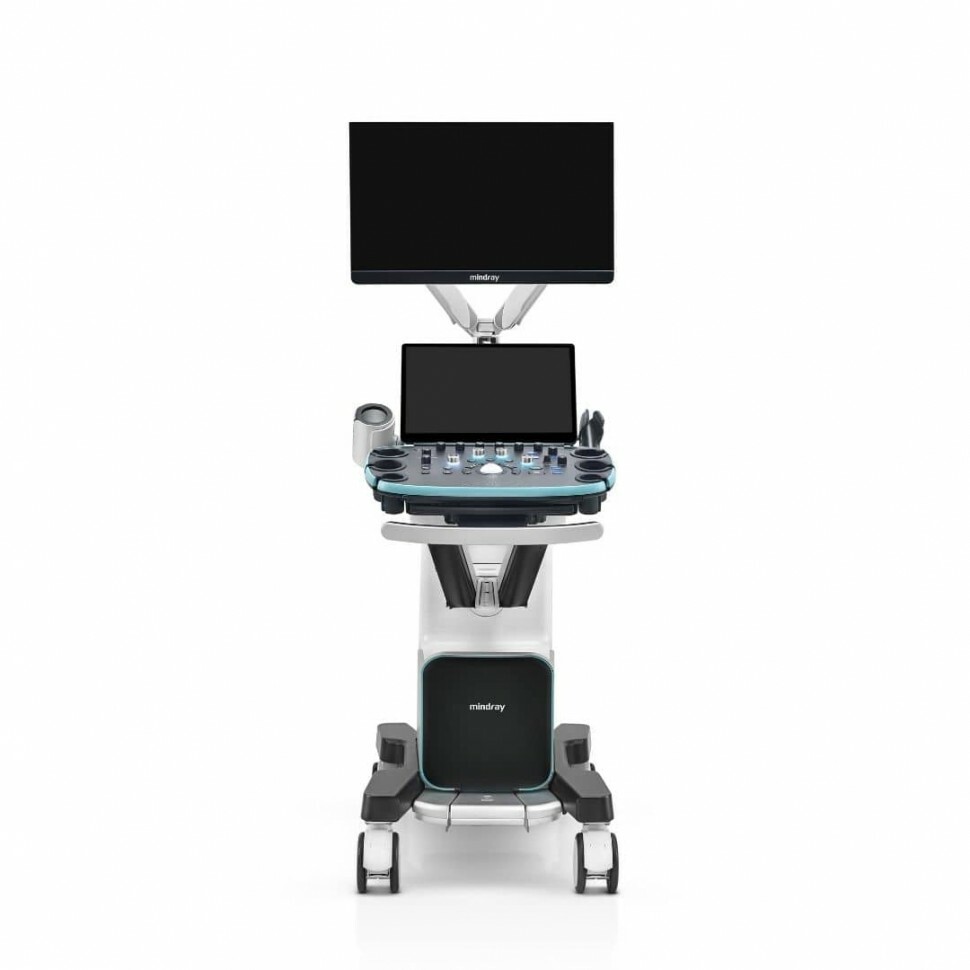

Ультразвуковая диагностика - метод неинвазивного обследования внутренних органов. Для ее проведения используют ультразвуковые аппараты, которые с помощью генерируемых специальными датчиками ультразвуковых волн, воспроизводят на своих экранах изображения исследуемых органов. Анализ полученных изображений позволяет выявлять патологии и болезни на ранних сроках. Рассмотрим подробнее принцип работы ультразвукового оборудования и его конструкцию. УЗИ-аппарат представляет собой устройство, конструктивно состоящее из нескольких частей (ниже представлен внешний вид УЗИ Аппарата Mindray Resona i9):

• дисплей для вывода изображений внутренних органов;

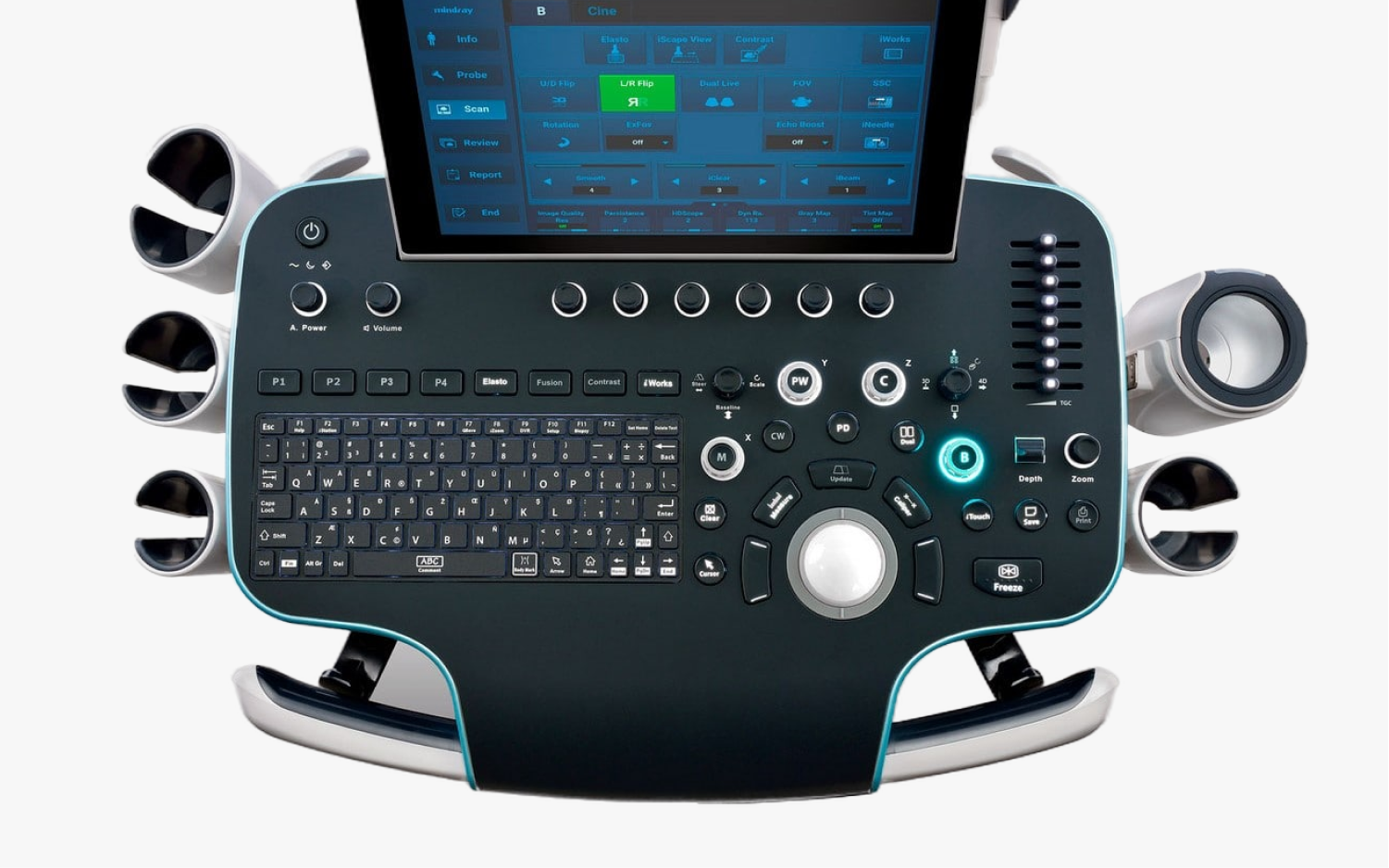

• панель управления с клавиатурой, регуляторами и трекболом;
• колесная база (для стационарных УЗИ аппаратов) или мобильная тележка (для переносных сканеров);
• аппаратное и программное обеспечение;
• периферийные устройства (термопринтер для печати УЗИ изображений, ИБП и т.д.);;
• датчики, состоящие из пьезоэлектрических элементов;
• блоки питания и защиты.

Важным параметром работы УЗИ-сканера является частота ультразвуковых волн, испускаемых специальными датчиками, которая определяет глубину проникновения УЗ-лучей. О том, как устроены датчики и о пьезоэлектрическом эффекте мы ранее рассказывали в статье. Ультразвуковые датчики способны работать в диапазоне 1-20 МГц. Для визуализации на большой глубине используются конвексные и секторные датчики, способные работать на частоте 1-2 МГц. Обычно такими датчиками проводят абдоминальные исследования (УЗИ брюшной полости) или УЗИ сердца (секторным датчиком). Разрешающая способность важна при работе УЗИ-сканера, и ее определяет минимальное расстояние, на котором обеспечивается раздельная визуализация тканей/объектов. Чем ниже частота, тем больше глубине проникновения УЗ-волн, но ниже разрешение. С высокими частотами наоборот - выше разрешение, но меньше глубина исследований. Поэтому для эффективного применения оборудования врачу необходимо правильно настроить аппарат перед началом работы, использовать подходящие датчики и частоты для различных типов исследований. Если вы хотите приобрести УЗИ аппарат, оставьте нам заявку на обратный звонок или наберите по телефону: 8 800 600-64-38. Наши менеджеры проконсультируют вас и подберут оборудование для ваших задач.

Основные принципы ультразвуковой диагностики

Основной принцип ультразвуковой диагностики - это использование ультразвуковых волн для получения изображений органов и структур организма. Ультразвуковая диагностика широко используется в различных областях медицины. Она позволяет выявить заболевания сердца, печени, почек, щитовидной железы, молочной железы и других органов. Кроме того, ультразвуковая диагностика применяется для контроля течения беременности в акушерстве. В процессе диагностики к коже пациента прикладывают специальный датчик, который генерирует ультразвуковые волны. Для лучшей проводимости УЗ-волн используют специальный гель для УЗИ. Волны, проникая сквозь ткани, отражаются от границ различных структур и возвращаются к датчику, а затем преобразовываются УЗИ Аппаратом в визуальное изображение на экране монитора. УЗ-волны бывают продольные и поперечные. В жидкостях и газах УЗ-волна распространяется в направлении колебательного движения частиц и является продольной. В результате распространения продольной волны в среде образуются области последовательного сжатия и разрежения частиц среды. В твердых телах и плотных биотканях, помимо продольных деформаций, также возникают упругие деформации сдвига, вызывающие появление поперечных волн. В этом случае частицы колеблются перпендикулярно направлению распространения волны. Основные характеристики звуковых волн: Ключевой параметр любой волны – это ее длина (λ), которая равна отрезку пути, пробегаемому волной за определенный период времени, в течение которого происходит полный цикл одного колебания. Для продольных волн, например, это некоторое постоянное значение расстояния, через которое чередуются зоны сжатия и разрежения. Для поперечных волн – это участки сдвига вверх-вниз. Уравнение длины волны (λ):

λ = vT,

где v – скорость распространения волны, T - периоду колебаний. Связь между длиной волны λ, частотой колебаний f и скоростью звука v выражается формулой:

λ = v/f.

Длина волны обратно пропорциональна ее частоте, соответственно увеличение частоты ультразвука приводит к уменьшению длины волны λ согласно этому соотношению.

Особенности современных аппаратов УЗИ

В настоящее время УЗИ аппараты способны предоставлять изображения с высокой степенью детализации. Это обеспечивает врачам возможность более точной диагностики и выявления патологий. Современные ультразвуковые аппараты предлагают множество методов диагностики, например:

• Допплерография позволяет оценить состояние сердечно-сосудистой системы пациента;
• Трехмерное реконструкция в том числе в режиме реального времен позволяет врачам получать полное представление о структуре органов и проводить более точную диагностику, особенно при обследовании плода;
• Эластография позволяет на ранней стадии выявить наличие опухолей и новообразований в организме (например, компрессионная эластография при исследовании молочных желез) или оценить степень фиброза печени (эластография сдвиговой волны);
• УЗИ с использованием контрастирующих веществ;
• Мультимодальная визуализация (например совместная визуализация с МРТ-изображением).

Кроме этого современные аппараты предлагают множество технологий для улучшения качества визуализации. Например, технологии от компании Mindray: Echo Boost (режим улучшенной визуализации для кардиологии) - доступны на системах Mindray DC-80 X-Insight, HR flow (режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких) - доступны на системах Mindray DC-70 Pro X-Insight. УЗ технологии находятся в стадии постоянного развития, поэтому этот список можно перечислять и перечислять. Также современные УЗИ Аппараты имеют встроенные функции архивации данных, что позволяет сохранять и анализировать результаты исследований в динамике.

Преимущества использования современных аппаратов УЗИ

Современные ультразвуковые аппараты являются надежным оборудованием для точной диагностики и мониторинга состояния пациентов. Ключевые преимущества использования современных ультразвуковых аппаратов:

• Диагностическая точность: современные аппараты УЗИ обеспечивают высокое разрешение, что дает врачам увидеть детализированную картинку внутренних органов и уверенно ставить диагнозы;
• Безопасность: УЗИ - безопасная процедура как для пациента, так и для врача;
• Доступность: обследование проводится быстро, при этом УЗИ аппараты сейчас есть буквально в каждой медицинской клинике;
• Многофункциональность: современные УЗИ системы комплектуются большим набором датчиков и охватывают широкий спектр исследований: органы брюшной полости, сосуды, сердце, малый таз, акушерство и т.д;
• Неинвазивность: УЗИ не требует внедрения инструментов или хирургических вмешательств, за исключением, например,чреспищеводных датчиков, вводимых через пищевод.

Эти преимущества делают современные аппараты УЗИ надежными и эффективными инструментами для точной диагностики, мониторинга.
